요즈음 프로세스 플랜트는 현장에 설치된 각종 현장계기류의 자산관리 (Asset Management, ,Instrument Management 또는 Field Instrument Management ) 차원에서 HART digital 통신을 적용하여,  과학적이고 예측가능한 현장계기 유지보수관리를 하는게 보편적 입니다.
4-20mA 계장신호라인에서
HART digital signal을 추출하기 위하여, 적용하는게 HART Connection System (HART Multiplexer라고도 함)입니다.

기존플랜트에 쉽게 추가로 적용할 수도 있으며, 이를 설치함으로써 현장계기로부터 보다많은 정보를 획득할 수 있어, 프로세스 운전 및 생산성제고 뿐만 아니라,  체계적인 유지보수관리를 행할 수 있습니다.
9192 HART Connection System을 구축하게 되면,  중앙제어실에서 원격으로 현장계기들의 이력(history database), 현재 상태 (status), Adjustment, configuration, diagnostic 등을 할 수 있게 되며,  자산관리시스템 (Instrument Management System, 또는 AMS : Asset Management System) Software 와 같이 사용되어
손쉽게 현장계장관련기기군의 관리를 할 수 있어 적용하는 플랜트가 느는 추세입니다.

9192 HART Connection System은
중앙제어실에서 프로세스 현장에 설치된 HART 통신가능한 스마트 필드계기류 (smart field devices) 들과 통신을 하여Diagnostic, Configuration, Adjustment 등을 수행할수 있도록 연결해주는 HART Multiplexer 시스템입니다.

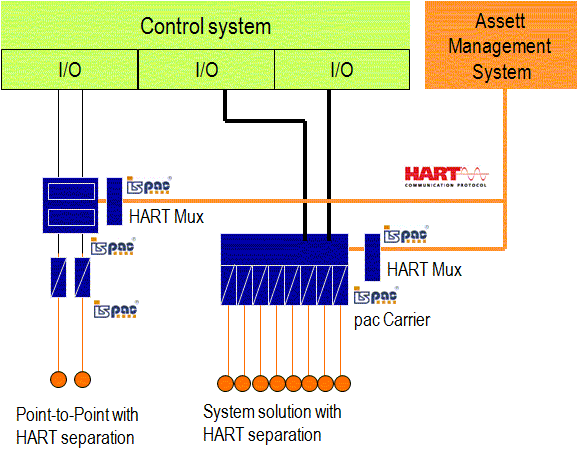

기존  4-20mA 시스템의 system cabinet,  marshalling rack에 HART신호를 분기할 수 있는 connection system을 설치하여,  DCS 운전에 영향을 주지 않고,  HART신호만을 추출 이를 상위 자산관리 시스템으로 보내기위한 하드웨어 로서 다음에 개략적인 구축방법에 대한 블록도를 보입니다.

9192 HART blockdiagram


 ▶  4,064 points/ Network, 12,192 points max/PC(Conerstone S/W)
      ▶  Class 1, Div. 2 NI Field Loop Operation
      ▶  LED indication (Loop being scanned)
      ▶  32 Channel modularity
      ▶  Compact, Modular 설계로 유연한 확장성

9192 HART Multiplexer 와 HART digital 신호를 분기하기위한 Connection Board (9196TB) 는 Mux 와 10 meter이상 이격하여 설치할 수 있어,  Cabinet design 시 유연성을 발휘하며, Terminal Block 설치공간이면 설치할 수가 있습니다.
설치방법으로는 :

1) 현장신호를
병열로 분기 HART Mux에 연결하여 시스템과 현장신호에 영향을 주지 않는 Parallel type connection board 적용 방볍과
2)
Terminal Block 대용으로 사용할 수 있는 Serial type connection board를 시스템 요구사항에 따라 적용할 수 있습니다.
상기 연결방법 공히  Connection Board에서 HART Mux 까지 연결하는 리본케이블의 최대 거리는 약 10 meter 이므로 캐비넷 내부 설계시 유연성을 발휘 합니다.





INSTRUMENT MANAGEMENT용 SOFTWARE





해당 DCS 시스템 메이커마다 전용 S/W가 있으며,    만약 없거나,  또는 유지보수 업무 전용으로 운용하고자 할 때는  범용 Software로서

- Emerson Process Management 사의 AMS S/W
- Applied System Tech. 사의 Conerstone S/W
등이 보편적으로 사용되는 자산관리 소프트웨어 입니다.

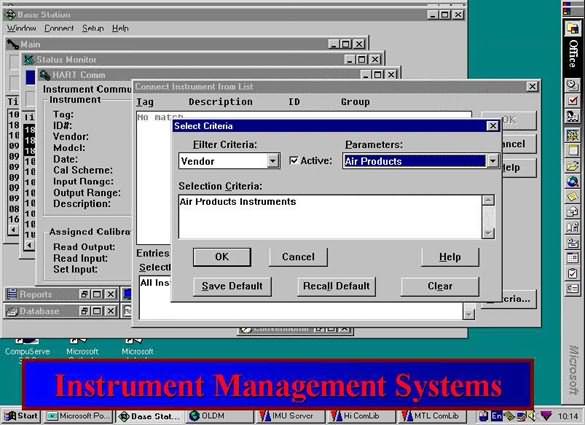

다음에 간단한 예제 화면으로서 AMS S/W 화면을 보입니다.
HART-IMS

Conerstone S/W package 화면을 보입니다.
cornerstone S/W

귀사의 플랜트 생산성향상 및 자산관리에 관심이 있으십니까?  또는 HART Asset management system을 구축하고 싶으십니까 ?  약 20여년간 이분야에서 힘을 길러온 티엠솔루션(주) 의 HART Connection system solution team을 만나 보십시오.
