T C S
Temperature Concentrator System

Temperature Concentrate System - TCS
TCM + HMC

TCM

사양서(tcs.pdf)

상세설명(블로그)



프로세스 플랜트 현장에서 다량의 온도센서를 이용, 온도를 측정하여야 한다면 (Reactor등), 고려해 볼 시스템으로서,  Moore 사의 Temperature Concentrator System을 추천 합니다.

Moore사의 TCS (Temperature Concentrator System)
은 산업 플랜트 폭발위험 지역(Hazardous Area)을 포함한  프로세스 현장에 산재한 온도센서류 (T/C, RTD, mV, Ohm등) 의 신호를 16 channel 단위로 모아 HART 또는 MODBUS 디지털 신호로 전송하여,  중앙제어시스템에서  손쉽게 폭발위험지역 또는 일반지역에 산재한 온도센서들의 온도를 모니터링 할 수 있도록 개발된  Zone 1 / Division 1 지역 설치 가능한  Temperature Multiplexer System 입니다.


  ▶  MODBUS / RTU Protocol 호환성
     ▶  네트워크당 최대 7,904 Temp. points (TC, RTD, mV, ohm) 처리
     ▶  TCM : 20bit 입력분해능,  50Vrms  Input/Output Isolation
     ▶  Zone 1 / Division 1 설치가능,  - 45 to +85°C 주변온도 설치
     ▶  HART HHC (Emerson 475) 및 AMS S/W 로 통신 및 Configuration 가능
     ▶  Compact, Modular 설계로 유연한 확장성


기존 DCS 시스템에 LL MUX등의 장비를 이용하고 있는 경우 Upgrade project, 구형 LL MUX장비류 Replacement 및 신규, 증설 (특히 본질 안전 방폭지역인 경우)등에 적용하면 Cabling, Wiring 및 향후 Maintenance비용도 획기적으로 절감할 수 있습니다.

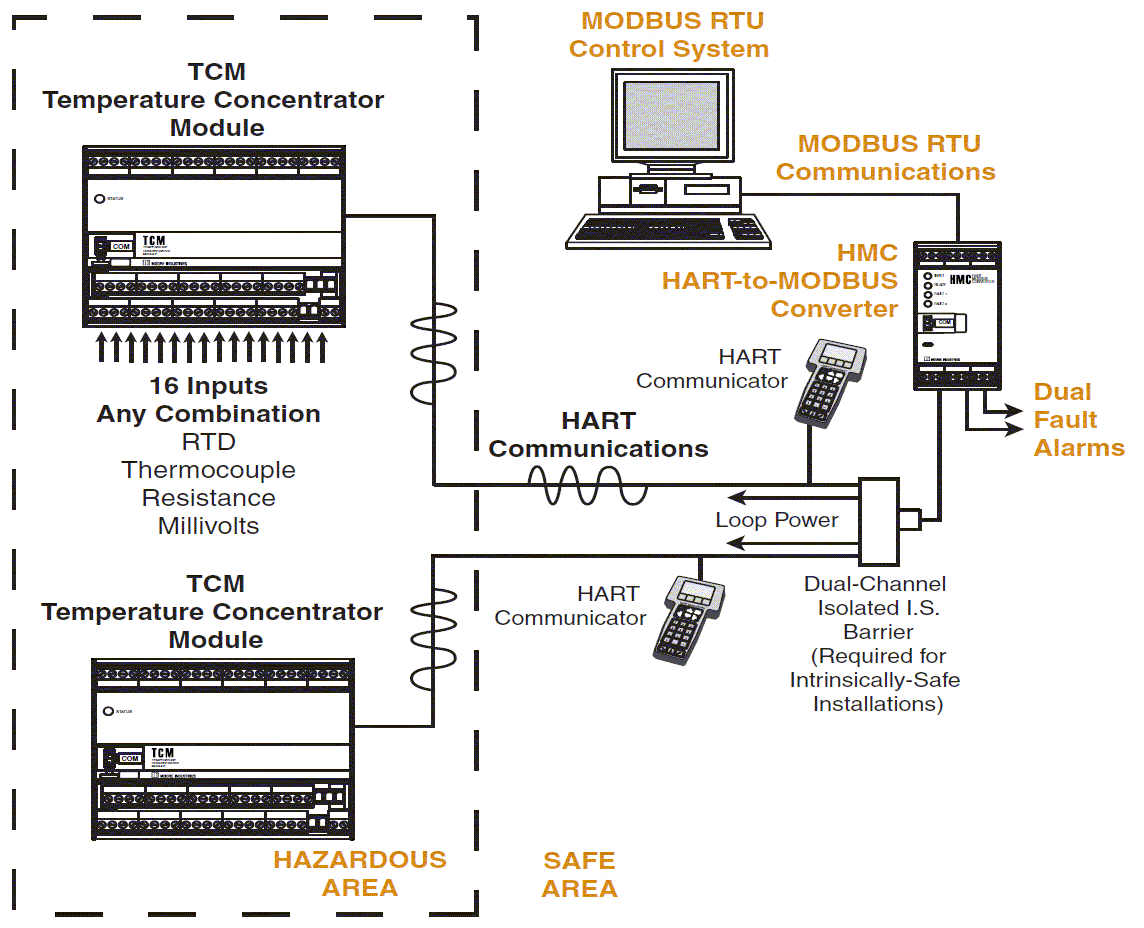

TCS Block Diagram을 하단에 보입니다.

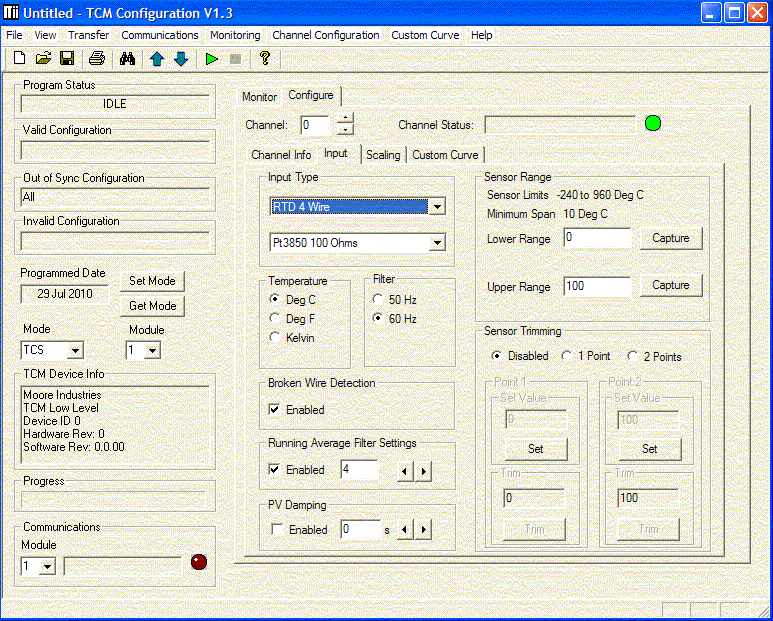

TCM Configuration 은 다음과 같이 모든 셋팅을 한페이지 화면에서 할 수가 있어 간편하며, 시간도 단축효과가 있습니다.  물론 해당 데이터는 TCM 별로 PC에 저장해놨다가, 필요시 다시 불러 사용할 수 있습니다.






사 양





 사양서(tcs.pdf)
